法兰电动蝶阀
法兰式电动通风蝶阀

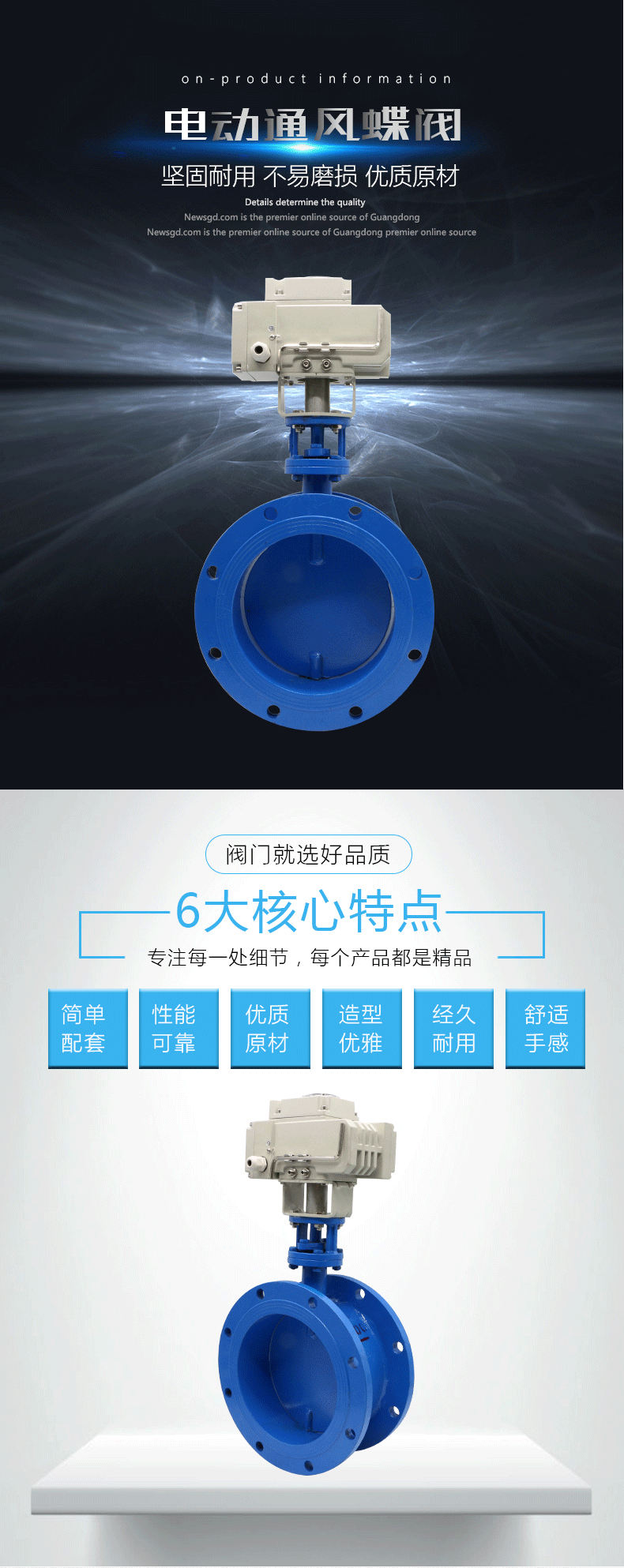

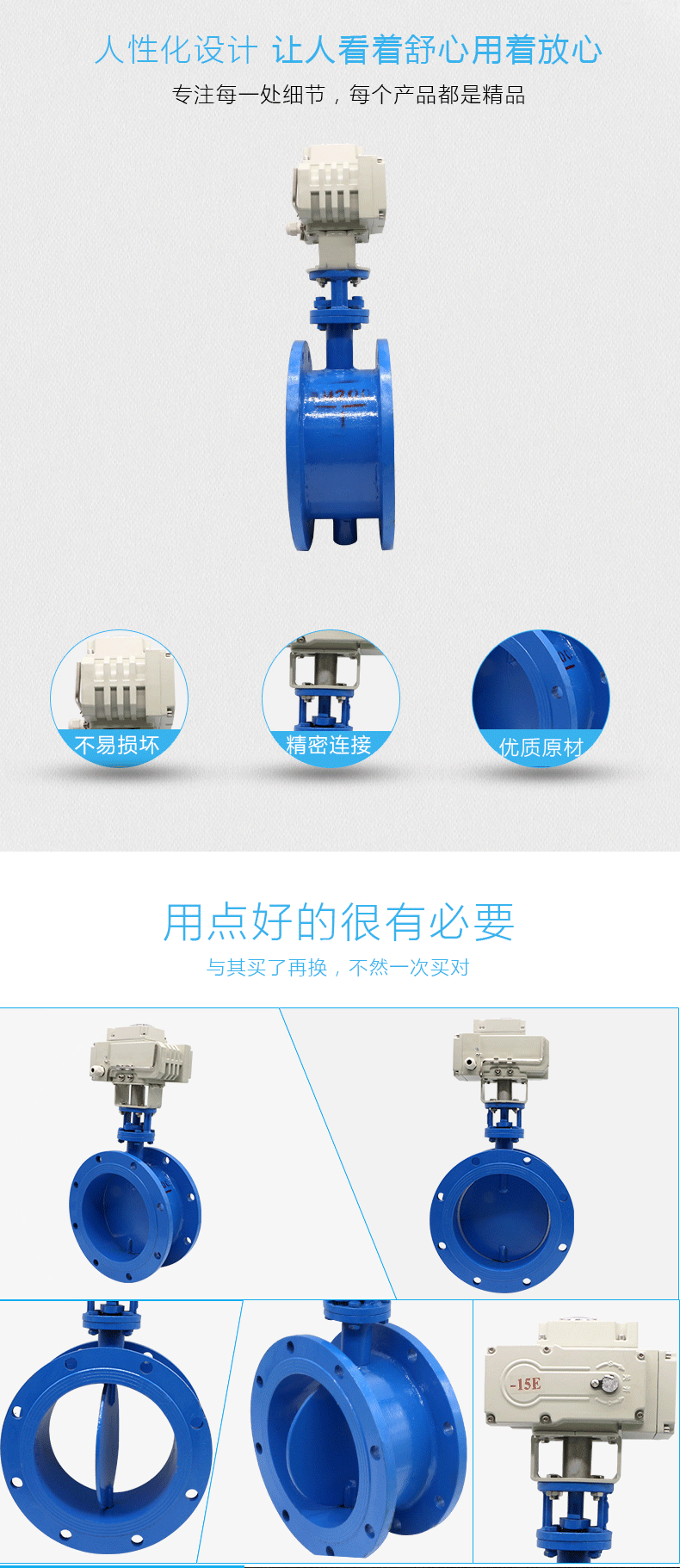

电动通风蝶阀D941W-6C
D941W-1C电动通风蝶阀是一种非密闭型蝶阀,采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,具有结构紧凑、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。广泛适用于建材、冶金、矿山、电力等生产过程中温度≤800℃,公称压力为0.1Mpa的含尘气体、通风净化装置、烟气管道等管道上,用以连通、启闭或调节介质。

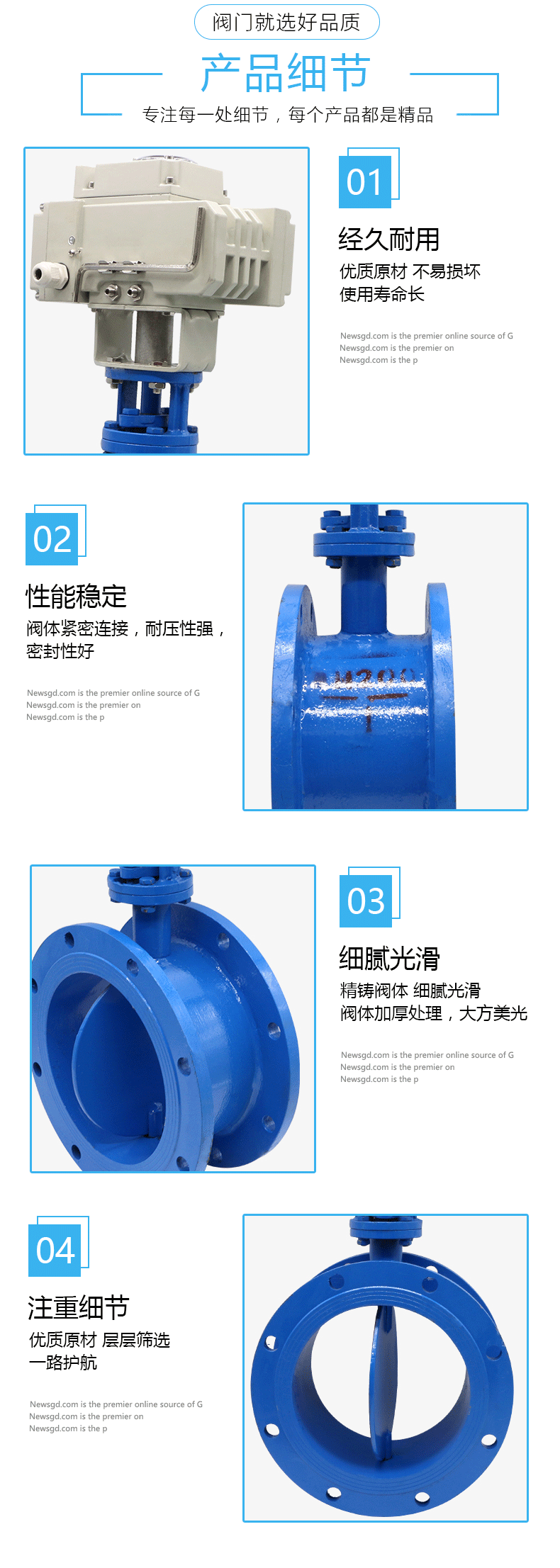

产品特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

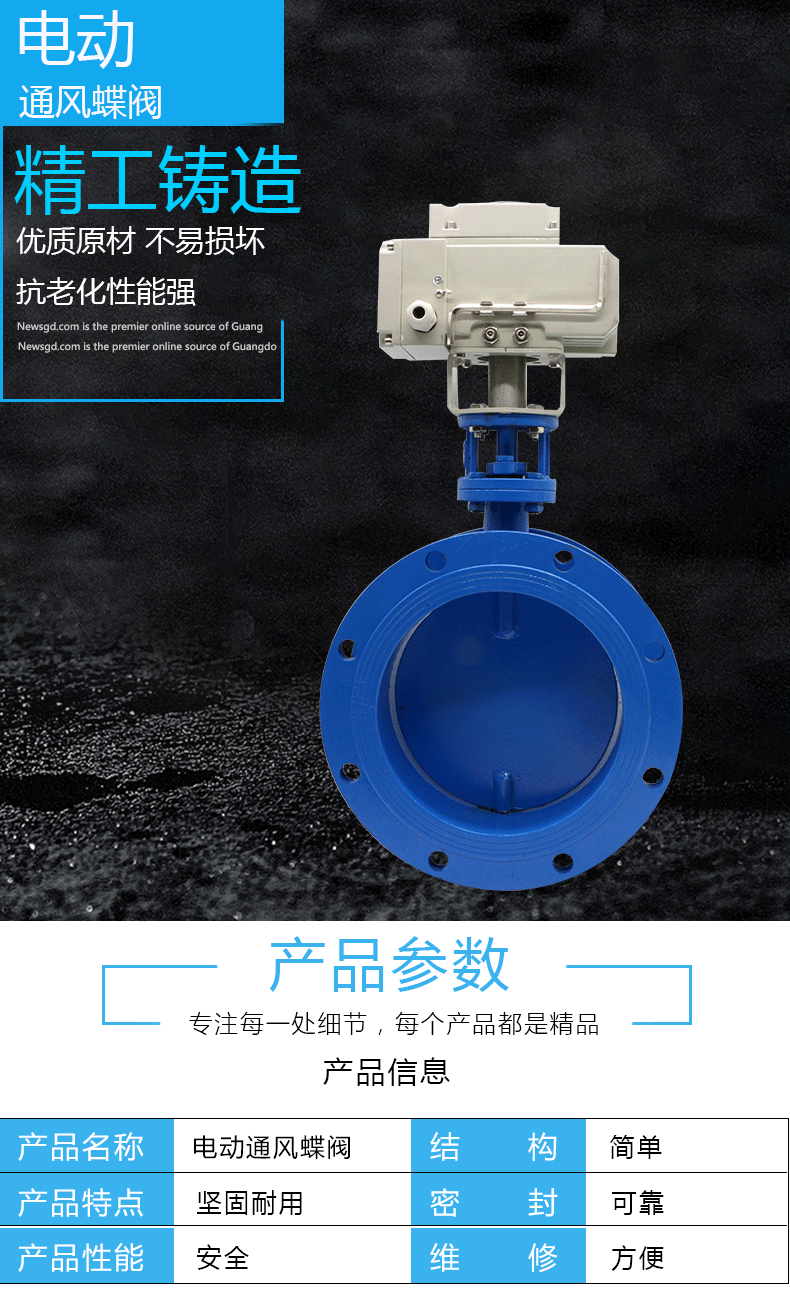

主要技术参数
公称通径 | DN(mm) | 50~2000 | ||
公称压力 | PN(Mpa) | 0.05 | 0.25 | 0.6 |
试验压力PS(Mpa) | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1.5%泄漏量 | |||
适用介质 | 含尘气体、烟道气 | |||
适用温度 | -40~800℃ |
主要零件材料数
名 称 |
材 料 |
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钡钢 |
阀板 |
铸钢、不锈钢、铬镍钼钛钢、铁钢、铬钼钡钢 |
阀杆 |
碳钢、不锈钢、2Cr13、铬镍钼钛钢 |
阀座 |
与阀体相同 |
镶插板 |
氟塑料、柔性石墨 |
外型尺寸
通径(DN) | L | D | D1 | Z-d | H | Ho | A | B | Do |
50 | 108 | 140 | 110 | 4-14 | 70 | 418 | 125 | 125 | 80 |
65 | 112 | 160 | 130 | 4-14 | 80 | 438 | 125 | 125 | 80 |
80 | 124 | 190 | 150 | 4-18 | 95 | 466 | 125 | 125 | 80 |
100 | 127 | 210 | 170 | 4-18 | 105 | 486 | 125 | 125 | 80 |
125 | 140 | 240 | 200 | 8-18 | 120 | 516 | 125 | 125 | 80 |
150 | 140 | 265 | 225 | 8-18 | 132.5 | 541 | 125 | 125 | 80 |
200 | 152 | 320 | 280 | 8-18 | 160 | 779 | 325 | 245 | 150 |
250 | 165 | 375 | 335 | 12-18 | 187.5 | 836 | 325 | 245 | 150 |
300 | 178 | 440 | 395 | 12-22 | 220 | 901 | 325 | 245 | 150 |
350 | 190 | 490 | 445 | 12-22 | 245 | 954 | 325 | 245 | 150 |
400 | 216 | 540 | 495 | 16-22 | 270 | 1003 | 325 | 245 | 150 |
450 | 222 | 595 | 550 | 16-22 | 297.5 | 1058 | 325 | 245 | 150 |
500 | 229 | 645 | 600 | 20-22 | 322.5 | 1111 | 325 | 245 | 150 |
600 | 267 | 755 | 705 | 20-26 | 377.5 | 1233 | 325 | 245 | 150 |
700 | 292 | 860 | 810 | 24-26 | 430 | 1338 | 325 | 245 | 150 |
800 | 318 | 975 | 920 | 24-30 | 487.5 | 1452 | 325 | 245 | 150 |
900 | 330 | 1075 | 1020 | 24-30 | 537.5 | 1588 | 363 | 313 | 200 |
1000 | 410 | 1175 | 1120 | 28-30 | 587.5 | 1689 | 363 | 313 | 200 |
1200 | 470 | 1375 | 1320 | 32-30 | 687.5 | 1910 | 363 | 313 | 250 |
